Toyota CH-R: Herausnehmen des Reifenreparatursets

1.Öffnen Sie den Gepäckraumboden.

2.Nehmen Sie das Reifenreparaturset heraus.

Vorgehensweise bei der Notreparatur

1.Bringen Sie den mit dem Reifenreparaturset gelieferten Aufkleber an einer vom Fahrersitz aus gut sichtbaren Stelle an.

2.Entfernen Sie die Ventilkappe vom Ventil des defekten Reifens.

3.Schrauben Sie die Kappe von der Düse ab.

4.Schließen Sie die Düse an das Ventil an.

Schrauben Sie das Ende der Düse so weit wie möglich im Uhrzeigersinn auf. Die Flasche muss senkrecht herabhängen und darf den Grund nicht berühren. Wenn die Flasche nicht senkrecht herabhängt, bewegen Sie das Fahrzeug so, dass sich das Ventil an der richtigen Stelle befindet.

5.Schrauben Sie die Kappe von der Flasche ab.

6.Ziehen Sie den Schlauch aus dem Luftkompressor heraus.

7.Schließen Sie die Flasche an den Luftkompressor an.

Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn auf.

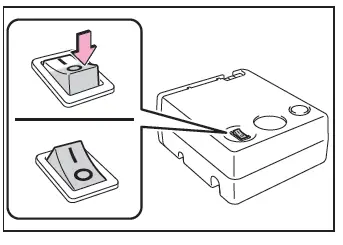

8.Vergewissern Sie sich, dass der Kompressorschalter ausgeschaltet ( ) ist.

9.Nehmen Sie den Anschlussstecker aus dem Luftkompressor heraus.

10.Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.

11.Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.

Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber auf der fahrerseitigen B-Säule angegeben.

Fahrzeuge mit Linkslenkung

Fahrzeuge mit Rechtslenkung

12.Starten Sie das Hybridsystem.

13.Stellen Sie den Kompressorschalter auf (ein), um das Dichtmittel einzuspritzen und den Reifen aufzupumpen.

14.Pumpen Sie den Reifen auf, bis der vorgeschriebene Druck erreicht ist.

1. Das Dichtmittel wird eingespritzt und der Druck steigt, um dann allmählich abzufallen.
2. Der Reifendruckmesser zeigt den tatsächlichen Reifendruck etwa nach 1 Minute (5 Minuten bei niedrigen Temperaturen) an, nachdem der Kompressorschalter eingeschaltet ( ) wurde.
3. Pumpen Sie den Reifen auf, bis der vorgeschriebene Druck erreicht ist.

• Liegt der Reifendruck nach 35-minütigem Aufpumpen bei auf geschaltetem Kompressorschalter noch immer unter dem vorgeschriebenen Wert, ist der Reifen zu stark beschädigt, um ihn reparieren zu können.

  Schalten Sie den Kompressorschalter aus ( ) und kontaktieren Sie einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.

• Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie etwas Luft ab.

15.Schalten Sie den Kompressorschalter aus ( ).

16.Lösen Sie die Düse vom Ventil am Reifen und ziehen Sie anschließend den Anschlussstecker aus der Bordnetz-Steckdose.

Beim Entfernen der Düse kann etwas Dichtmittel austreten.

17.Drücken Sie den Knopf, um den Druck in der Flasche abzulassen.

18.Bringen Sie die Kappe an der Düse an.

19.Bringen Sie die Ventilkappe auf dem Ventil des notfallmäßig reparierten Reifens an.

20.Lösen Sie den Schlauch von der Flasche und bringen Sie die Kappe an der Flasche an.

Verstauen Sie die Flasche im Originalbeutel und verschließen Sie diesen.

21.Verstauen Sie die Flasche und den Luftkompressor vorübergehend im Gepäckraum.

22.Fahren Sie umgehend etwa 5 km vorsichtig mit weniger als 80 km/h, um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen.

23.Halten Sie Ihr Fahrzeug nach einer Fahrt von etwa 5 km an einem sicheren Ort auf hartem, ebenen Untergrund an und schließen Sie den Luftkompressor an.

24.Überprüfen Sie den Reifendruck.

1. Wenn der Reifendruck weniger als 130 kPa (1,3 kg/cm2 oder bar) beträgt: Der Reifen kann nicht repariert werden. Kontaktieren Sie einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.
2. Wenn der Reifendruck bei mindestens 130 kPa (1,3 kg/cm2 oder bar), aber unter dem vorgeschriebenen Luftdruck liegt: Weiter mit Schritt 25.
3. Wenn der Reifendruck dem vorgeschriebenen Druck entspricht: Weiter mit Schritt 26.

25.Schalten Sie den Kompressorschalter ein ( ) und füllen Sie den Reifen mit Luft, bis der vorgeschriebene Reifenluftdruck erreicht ist. Fahren Sie etwa 5 km und führen Sie anschließend Schritt 24 durch.

26.Bewahren Sie die Flasche mit angeschlossenem Kompressor im Gepäckraum auf.

27.Vermeiden Sie abruptes Bremsen, scharfes Beschleunigen oder abrupten Lenkradeinschlag und fahren Sie vorsichtig mit weniger als 80 km/h zum nächstgelegenen Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um den Reifen reparieren oder austauschen zu lassen.

28.Wenn eine Reparatur, ein Austausch eines Reifens bzw. eine Entsorgung des Reifenreparaturkits erforderlich ist, setzen Sie sich am besten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

Informieren Sie den Toyota- Vertragshändler bzw. die Vertragswerkstatt, den bzw. die Sie mit der Reparatur oder dem Austausch des Reifens beauftragen, unbedingt darüber, dass Dichtmittel eingespritzt wurde.
