Toyota CH-R: Kontrollieren und Austauschen von Sicherungen

Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie sie bei Bedarf.

Kontrollieren und Austauschen von Sicherungen

1.Schalten Sie den Start-Schalter aus.

2.Öffnen Sie die Abdeckung des Sicherungskastens.

Motorraum: Sicherungskastentyp A

Drücken Sie auf die 3 Klauen und heben Sie die Abdeckung an.

Beim Schließen der Abdeckung die 3 Klauen wieder einrasten.

Motorraum: Sicherungskasten Typ B (falls vorhanden)

Drücken Sie auf die 2 Klauen und heben Sie die Abdeckung an.

Beim Schließen der Abdeckung die 2 Klauen wieder einrasten.

Unter Armaturenbrett auf der Fahrerseite (Fahrzeuge mit Linkslenkung)

Entfernen Sie den Deckel.

Stellen Sie sicher, dass die Klaue beim Aus- bzw. Einbau gedrückt wird.

Unter Armaturenbrett auf der Beifahrerseite (Fahrzeuge mit Rechtslenkung)

Entfernen Sie den Deckel.

Stellen Sie sicher, dass die Klaue beim Aus- bzw. Einbau gedrückt wird.

3.Entfernen Sie die Sicherung mit dem Abzieher. Nur Sicherungen vom Typ A können mit dem Abzieher entfernt werden.

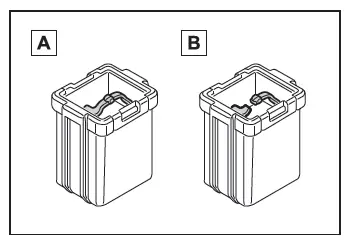

4.Prüfen Sie, ob die Sicherung durchgebrannt ist.

Ersetzen Sie die durchgebrannte Sicherung durch eine neue mit der entsprechenden Amperezahl, die Sie auf dem Deckel des Sicherungskastens finden.

Typ A

1. Sicherung in Ordnung
2. Sicherung durchgebrannt

Typ B

1. Sicherung in Ordnung
2. Sicherung durchgebrannt

Typ C

1. Sicherung in Ordnung
2. Sicherung durchgebrannt

Typ D

1. Sicherung in Ordnung
2. Sicherung durchgebrannt

Nach dem Austauschen einer Sicherung

• Beim Anbringen des Deckels sicherstellen, dass die Lasche ordnungsgemäß einrastet.
• Falls die Beleuchtung nach Austausch der Sicherung nicht funktioniert, muss evtl. eine Glühlampe erneuert werden.
• Sollte die ersetzte Sicherung erneut durchbrennen, das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen lassen.

Überlast in einem Schaltkreis

Sicherungen sind auf Durchbrennen bei einer gewissen Last ausgelegt, um den Schaltkreis vor Schäden zu schützen.

Beim Austausch von Glühlampen

Toyota empfiehlt, ausschließlich original Toyota-Produkte zu verwenden, die auf dieses Fahrzeug ausgelegt sind. Da gewisse Glühlampen mit Lastschutzschaltungen verbunden sind, können Lampen von Fremdherstellern für dieses Fahrzeug ungeeignet sein oder versagen.

WARNUNG!

Verhindern von Systemausfall und Fahrzeugbrand

Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls können Schäden am Fahrzeug, im schlimmsten Fall Brand oder Verletzungen resultieren.

• Niemals eine Sicherung mit einer höheren Amperezahl als angegeben verwenden und Sicherungen niemals durch andere Objekte ersetzen.
• Stets original Toyota-Sicherungen oder gleichwertig verwenden.

  Niemals eine Sicherung durch einen Draht ersetzen - auch nicht als provisorische Abhilfe.

• Sicherungen und Sicherungskästen keinesfalls verändern.

ACHTUNG

Vor Austausch von Sicherungen

Lassen Sie die Ursache für elektrische Überlast von einem Toyota- Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt ermitteln und beheben.
